Dávkovací indikátor DGTQF, RS232, RS485

Základní vlastnosti

• LED displej se šesti číslicemi 13mm
• Voděodolná klávesnice s pěti tlačítky : Nulování, Tárování, Pracovní mód, START, PAUZA /Zap./vyp.
• A/D převodník 24 bitů, max 200 měření /sec
• Interní rozlišení max  3 000 000 d
• Max 10 000e nebo 2 x 3000e jako stanovené měřidlo
• Max. zátěž: 16 x snímač se vstupním odporem 350 Ohmů
• Napájení 12-24V ss, zdroj není součástí dodávky
• Pracovní teplota: -10 /+40 st. C
• Sériový port RS 232 a RS 485
• 2 dig. vstupy a 6 dig. výstupů pro ovládání dávkování
• rozměr v mm: 96x96x80mm. Otvor v panelu 90x88 mm.
• Paměť na 40 receptů

2 režimy práce

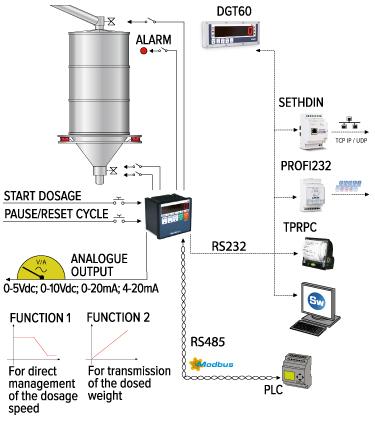

•        Vyprazdňování jednoho produktu dvourychlostně (hrubě/jemně) s automatickým doplňováním materiálu do sila

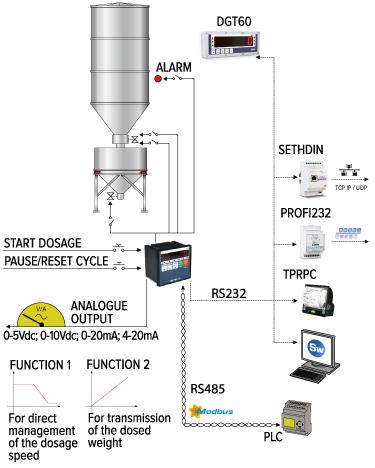

•        Plnění jednoho produktu dvourychlostně (hrubě/jemně) s nebo bez vyparázdněním na konci cyklu

Popis činnosti při dávkování plněním jednoho produktu

1. Pokud je obdržen příkaz pro Start (stisk tlačítka START nebo aktivace vstupu), je provedeno následující: je zkontrolována přítomnost obalu, do kterého se bude plnit, pak je provedeno vytárování a je spuštěno plnění vysokou rychlostí

2. Po dosažení limitu pro nízkou rychlost plnění je deaktivován výstup plnění vysokou rychlostí, plnění dále pokračuje nízkou rychlostí.

3. Při dosažení cílové hmotnosti je pomalé plnění ukončeno. Indikátor čeká zadaný časový interval na dopadnutí (dotečení) produktu. Pokud je zadána úletová chyba, indikátor ukončuje plnění o tuto hmotnost dříve. Hodnota úletové chyby se v průběhu několika dávek automaticky koriguje.

4. Provedení testu tolerance plnění.

5. Uložení výsledků dávkování do paměti.

6. Kompletní vyprázdnění aktivováním souvisejícího výstupu.

7. Po dosažení limitu pro vyprázdnění je dle nastavení indikátoru dávka ukončena nebo zahájena další.
